Amélioration audio de votre Vision

Voulant améliorer le rendu audio  de ma Vision, j'ai pensé changer les  HP d'origine par ceux montés sur les Victory VISION Ness. Ne trouvant aucune information sur les spécifications techniques de ces HP vendus chers, j'ai préféré assurer avec du matériel connu.

J'ai donc contacté la firme française FOCAL, connue pour la qualité de leur matériel HI FI, qui m'a conseillée.

J'ai monté  4 HP 2 voies pour un coût total de - 100€ qui s'adaptent dans les emplacements de la  VISION et correspondent à ce que j'attendais pour ma moto.

 A savoir un rendu plus clair et plus détaillé  possible sans distorsion jusqu'à la  puissance maxi (suffisante) de l'ampli d'origine.
Le son est devenu nerveux et incisif dans les medium et aigu (membrane en fibre de verre tropicalisée) et les basses sont plus fermes. L'exploitation possible des réglages de l'ampli d'origine pour un son propre s'est beaucoup élargie .

Voici photos des HP origine et de remplacement








CARACTERISTIQUES
Les 130 CA1 sont des haut-parleurs coaxiaux dont le couplage de la bobine de 25mm et du moteur de 85mm offre une haute tenue en puissance ainsi qu'un son extrêmement dynamique. Leur châssis ABS chargé à 20% de fibre de verre est un châssis rigide, amagnétique et anti-résonnant. Le système de refroidissement de la bobine intégrée permet une fiabilité optimale ainsi qu'une suppression des compressions dynamiques. Sg = Sans grille
La ligne Access 1
La gamme Access vous permet de découvrir l'univers du son Focal avec une ligne conciliant technologie, performance et accessibilité, vous offrant l'essence même de la philosophie Focal 'the Spirit of Sound'. En effet, malgré le fait qu'il s'agisse de l'entrée de gamme, Focal a porté une attention extrêmeà toutes les étapes du développement des différents transducteurs et filtres.
Composant essentiel dans la qualité de reproduction en termes de définition, de richesse de timbre et d'image, le tweeter à dôme inversé en aluminium constitue un véritable défi : apporter la technologie unique de Focal dans un segment de marché où la qualité et les performances sont habituellement délaissées. Parallèlement, les woofers et subwoofers allient sensibilité élevées et hautes tenues en puissance. La membrance en fibre de verre tressée tropicalisée apporte dynamique et précision du médium, tout en offrant un grave profond et articulé.
Woofer à membrane en fibre de verre tressée tropicalisée
La membrane des woofers Access cumule les points forts en offrant une bonne rigidité, une légèreté et un amortissement jamais atteints ce niveau de prix. La tropicalisation du cône permet d'éviter tout risque de déformation du cône dû à l'humidité ambiante.
La tenue en puissance des woofers est remarquable grâce à des bobines volontairement surdimensionnées, offrant un grave profond et une fiabilité accrue.

Tweeters TN 44
Le tweeter à dôme inversé en aluminium affiche une rigidité considérable, évitant les phénomènes de distorsion.
Le couplage idéal à l'air, principal avantage du formatage du dôme inversé se traduit par une scène sonore très large et un staging précis, contrairement à un dôme convexe se déplaçant uniquement sur son pourtour à cause d'un transfert d'énergie insuffisant entre le dôme et la bobine.
Filtre
Les condensateurs en Polypropylène conservent toute la dynamique propre à cette ligne sans distorsion. Le réglage offert sur les kits deux voies séparées permet un large choix en terme d'emplacement des transducteurs d'aigu, ainsi qu'un tuning sonore raffiné.
Caractéristiques
Puissance max : 100W
Puissance nominale : 50W
Sensibilité (2.83V/1m) : 91dB
Réponse en fréquence (+/-3dB) : 65Hz - 20kHz
Impédance nominale : 4 Ohms
Tweeter : Dôme inversé en aluminium
Woofer : 130mm à membrane fibre de verre tressée tropicalisée
Moteur : 85mm
Bobine : 25mm
Diamètre d'encastrement : 117mm
Profondeur d'encastrement : 56mm

MONTAGE A L'ARRIERE DE LA VISION:
Enlever les 3 vis du dossier passager:





Enlever les vis des cache HP arrières


Connecter les nouveaux HP ,en respectant les polarités identiques à celles que vous avez déconnectées.
Monter les nouveaux HP avec les 2 vis et entretoises d'origine.

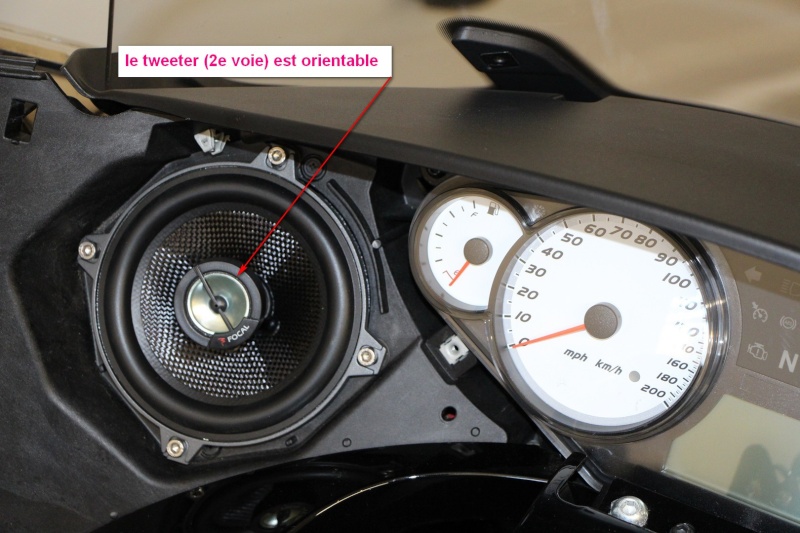

Montage AVANT sur Vision:

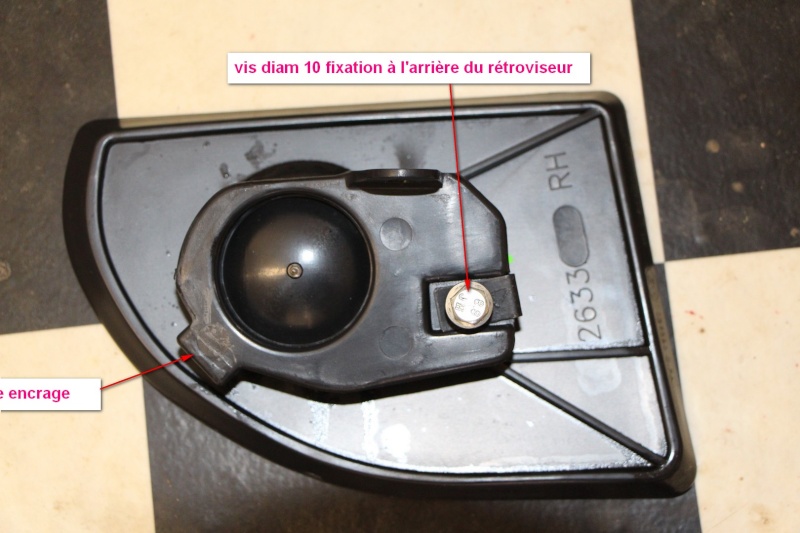

Enlever (déclipser) le carénage sous pare brise pour accéder aux 2 vis de chaque rétroviseur.
Enlever (déclipser ) le cache compteur/compte tour.
Enlever les rétroviseurs.
Enlever  les 3 vis de chaque grille de HP.
Enlever les anciens HP en conservant les vis.








Pour l'avant de la VISION, les nouveaux HP avec aimants plus volumineux , doivent être montés avec des entretoises en caoutchouc de 6 mm d'épaisseur placées dans chaque vis afin d'éloigner la butée de  l'arrière du HP contre le support  et éviter la propagation des vibrations du HP.
Pour cela j'ai utilisé des clapets  de robinet que j'ai percé à la dimension de chaque vis de fixation d'origine.







Si vous voulez  encore plus de puissance vous pouvez équiper avec un ampli FOCAL 4 canaux FD 4.350 bien adapté avec ses filtres.
Mais pour ma part cela me suffit.
 J'utilise en complément l'audio dans le casque moto par l'intermédiaire des dongle Bluetooth SENA SMH10.
Voir le tutoriel s'y rapportant.
https://www.victory-riders-france.com/t4435-dongle-bluetooth

focal ,c est du bon matos , dans  l elan j aurais changer l ampli et rajouter des filtres (comme dans les voitures)pour exploiter au maxi les enceintes


 Bravo Bernard pour tes explications et photos à l appui dommage que j ai une cross country car tout cela m aurais été très utile pour remplacer aussi les hp d origine qui a mon goût sont un peu juste passė les 100 km/h .Sait tu si les visions et les cross sont équipés des mêmes hp ?

Pierre Ham a écrit:

 Bravo Bernard pour tes explications et photos à l appui dommage que j ai une cross country car tout cela m aurais été très utile pour remplacer aussi les hp d origine qui a mon goût sont un peu juste passė les 100 km/h .Sait tu si les visions et les cross sont équipés des mêmes hp ?

merci Bernard pour les infos  , concernant ta question Pierre les hp d'origine de la cross country sont exactement les mêmes, pour le montage devant pas de pb, par contre attention à la profondeur pour le logement à l'arriere pour la cct? Le plus sur est d'en acheter deux (pour l'avant)et de faire les essais pour la partie Trunk (c'est ce que je vais faire),

Pierre Ham a écrit:

 Bravo Bernard pour tes explications et photos à l appui dommage que j ai une cross country car tout cela m aurais été très utile pour remplacer aussi les hp d origine qui a mon goût sont un peu juste passė les 100 km/h .Sait tu si les visions et les cross sont équipés des mêmes hp ?

Bonsoir,

Les références des HP Victory  4011273 sont identiques pour CC CCT et Vision . Seul, les modèles  Victory Ness sont équipées de Kicker réf 4013288 .
La réf est à l'arrière du HP sur la photo.
Les Vision aux USA à partir de 2012 sont équipées de Kicker...

 Encore merci Bernard je vais suivre tes conseils

  Victoor, j'ai commandé les HP sur le site Feu vert pour moins de 50 roros.

'lut toulmond,

Super tuto. Hyper clair !
Merci

la Cross Country 2013 est équipée en Kicker d origine

Ben j'suis très con ou quoi ??? ....
je précise que les ceusses qui répondent "Oui, t'es TRES con ! " sont exclus d'office de la bière promise pour une rencontre

Moi j'ai trouvé ça :
http://www.feuvert.fr/haut-parleurs/focal-haut-parleurs-focal-130-ca1-sg/p74595.html

Ca fait une peu beaucoup d'inflation par rapport à vous non ???

Moi je les ai acheté en promo...
Depuis ils ont du voir le topic chez Feu vert

 Salut tout le monde moi le meilleur prix que j ai trouvé pour les hp est sur ADN-auto a 69,60 frais de port inclus reçu sous trois jours  c est pas 50 roros mais c est mieux que chez feu fert ou il sont à 89.90

  Je ne voudrais pas que tu ait des problèmes Jean-Luc (Bull91).









Bonjour,

   Jojorst,
    si je puis me permettre un conseil amical, tu viens de scanner sur le forum une facture avec la mention : tous droits réservés...
 Attention Il vaut mieux éviter sans le consentement de l'auteur.....copyright....
Bien Amicalement....


Pour info au sujet de ce tuto, j'ai payé aussi - de 100€ pour 4 HP pendant une promotion limitée à Noël dans certains magasins de la chaïne que vous avez citée.
@+

Merci Victoor
j'ai viré l'info en question.
C'est juste pour prouver que je ne raconte pas que des conneries...

Petite info au passage... Pour la modique somme de 69,90 euros vous avez aussi des Pionners 3 voies 120watts et 60 watts RMS pour mettre à la place...pas mal non plus.....

 Salut tout le monde dernier épisode de la série haut parleur j ai commander les hp pour l arrière de ma cross ce matin et la surprise ils sont à 44,90 +4 € pour le port pas mal non    Mais c est un de stockage faut faire fissa
